新型電力電子諧波濾除裝置
有源濾波裝置APF是基于電壓源逆變器的新型電力電子諧波濾除裝置，通過實時檢測電網中由非線性負載產生的電流波形，分離出諧波電流部分，并通過IGBT逆變器輸出反相補償電流，實現濾除諧波的功能。另外，APF還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。和LC型的無源濾波相比，該產品是主動型補償裝置， 動態性能好， 安全性高，適應性強。APF可同時動態補償基波無功電流和高次諧波電流，在濾除諧波的同時，可抑制系統三相不平衡、提高功率因數，不僅能節能降耗，還減少了諧波對電力系統的干擾。具有響應速度快、濾波范圍廣、諧波濾除率高、不受系統參數影響以及安裝體積小等優點，現已逐漸成為諧波治理的首選產品和技術。
一次接線示意圖
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
APF:低壓有源濾波器
A:額定容量
B:3L：接線方式為三相三線
4L：接線方式為三相四線

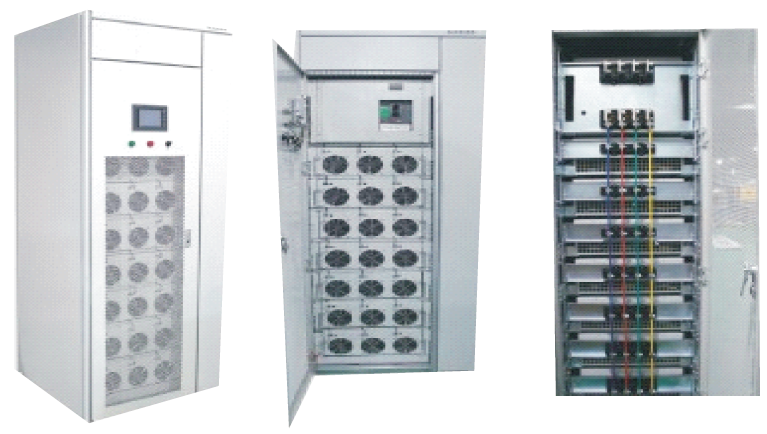

武漢卓能低壓有源濾波器典型上圖
