產品概述
ZND-TBB型高壓并聯電容器成套裝置主要用于6KV、10KV、35KV等工頻電力系統進行無功補償，提高功率因數，改善電壓質量，降低線路損耗，充分發揮發電、供電設備的效率。裝置由高壓開關柜（包括高壓斷路器、隔離開關、電流互感器、繼電保護、測量指示部分等）、串聯電抗器、氧化鋅避雷器及放電線圈、隔離開關、真空接觸器、并聯電容器、專用熔斷器、支柱絕緣子、母排、柜體、圍欄和鍍鋅鋼架等組成。
應用行業
可廣泛應用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。
工作原理
在高壓母線上并聯高壓電力電容器向用戶負荷提供無功功率，減少負荷對系統的無功功率需求，以提高系統功率因數。
主要功能
提高系統功率因數降低線路損耗穩定系統電壓提高電網的輸送能力，充分發揮變電設備潛力，提高設備利用率。
10KV（6KV）線路補償器具有根據線路無功電流（功率）缺額進行自動投切功能，防止投切振蕩的措施，具有線路電流、功率因數等測量功能，具有過電壓、低電壓、過流等保護功能。
◆ 過電壓保護
過電壓保護動作值在系統標稱值的105%-20%之間可調。
◆ 低壓保護
低電壓保護動作值在系統標稱值的80%-6%之間可調
◆ 缺相保護
補償裝置具有缺相保護功能，在發生缺相或中性線斷線時，保護回路能實現速切。
◆ 諧波保護
當系統諧波電壓超過設定值時，控制器即輸出信號，電容器退出運行。電容器具有過電流保護功能。
◆ 投切振蕩閉鎖
系統負載較輕時，電容器控制器應具有防止投、切振蕩的措施。
◆ 電容器運行
線路電容器可以按照線路無功功率缺額實現自動投切功能。具有電壓啟動和閉瑣功能。
技術參數
額定電壓 3KV、6KV、10KV、35KV
目標功率因數 大于0.90（滿足用戶要求） 工作方式：連續工作
結構：柜式、框架式 環境溫度：-35℃～55℃，24小時內平均溫度不超過35℃。
相對濕度：不超過90% 大氣壓力：80-110kPa 海拔高度：≤2000m
安裝地點：戶內或戶外
環境要求：使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體
及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在；應具有防御雨、雪、風、沙的設施。
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
TBB:高壓靜態無功補償裝置
A:額定電壓
B:補償容量

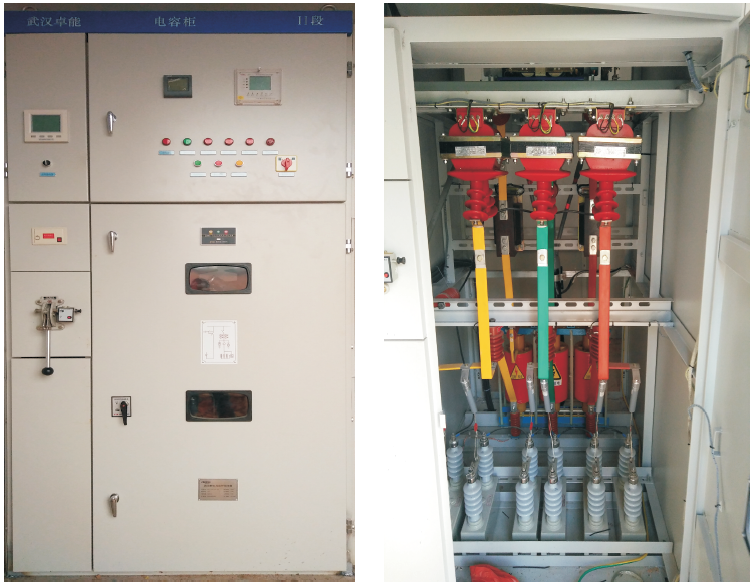

武漢卓能高壓靜態無功補償裝置典型上圖
