產品概述
武漢卓能電氣公司研制的靜止型無功發生器SVG（Static Var Generator，簡稱SVG）是全新一代的無功補償及諧波治理裝置，是無功補償領域最新技術應用的代表，相較于傳統的LC回路組成無功補償系統，SVG具有運行更穩定、壽命更長、響應更快、運行范圍更大、容量更穩定、調節更平滑、諧波量更小、系統電壓更穩定、容量更充足等優勢。
工作原理
SVG并聯于電網中，相當于一個可變的無功電流源，通過調節逆變器交流側輸出電壓的幅值和相位，或者直接控制其交流側電流的幅值和相位，迅速吸收或者發出所需要的無功功率，實現快速動態調節無功的目的。當采用直接電流控制時，直接對交流側電流進行控制，不僅可以跟蹤補償沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。
產品特點
1、具備抗諧波功能，更保障系統安全。SVG是可控電流源，只補償基波無功電流，系統諧波電流不會造成補償設備損壞，使其壽命延長、維護工作量少。同時避免串電抗的電容器組可能造成的諧波放大，防止系統其他設備及補償設備因諧波過電壓而損壞；
2、 動態連續平滑補償，更高速的響應速度使對電壓閃變的補償效果更好。SVG可跟隨負載變化，動態連續補償功率因數，可以發無功，也可吸收無功，徹底杜絕了無功倒送的情況；
3、能夠解決負荷的不平衡問題；
4、不僅不產生諧波，而且能在補償無功功率的同時動態補償諧波；
5. 電流源特性，輸出無功電流不受母線電壓影響，傳統SVC含阻抗型特性，輸出電流隨母線電壓線性降低。
主要參數
應用行業
重點在城市軌道交通、汽車制造、船舶制造、金融、醫院、大廈、化工、鋼鐵、冶金、游樂場等。
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
SVG:靜止無功發生器
A:額定電壓
B：額定補償容量

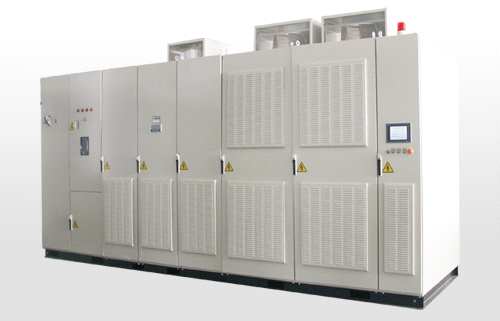

武漢卓能高壓靜止型動態無功補償器典型上圖
