產品概述
本裝置作為變電站或用戶3-110KV母線無功補償兼濾波之用，主要由濾波電容器、濾波電抗器、無感電阻組成LC濾波電路，根據諧波電流的成份、大小及無功需求而設計各種濾波支路，采用專業仿真軟件計算、設計、校驗，使裝置設計最優化。裝置涵蓋3-35KV電壓等級，容量從幾十千乏到幾萬千乏不等，具有結構簡單、設備投資少、運行安全可靠、運行費用低維護簡單等優點，是目前高壓補償濾波的首選�？蓮V泛用于電力、冶金、化工、煤礦、輕工、建材等行業中具有相對穩定負荷的功率因數補償和諧波抑制。
應用行業
冶金、礦山、石油、化工、機械、輕工、市政等。
應用負載
軋機、電弧爐、精煉爐、礦石爐、電解電鍍、變頻、中頻電源等。
工作原理
根據諧波電流的成份、大小及無功需求而設計，就近并聯在非線性負載所在的電網上。對諧波而言，本裝置各濾波支路相當于一個低阻抗通道，使相應的諧波電流大部分流入該支路（如下圖所示），以達到吸收諧波電流、減少系統側諧波電流注入值、降低公共點電壓畸變率的目的。同時，該裝置可向系統或負載提供容性無功功率，以提高系統功率因數。
主要功能
諧波抑制：可濾除配電系統中大部分諧波電流，降低諧波電壓畸變，抑制諧波危害
無功補償： 提高系統功率因數，減少壓降，增加網絡元件供電裕量
節能增效： 有效降低系統損耗，有一定的節能效果，同時提高供、用電設備的使用效率。
技術特點
◆ 濾波電容選用全膜絕緣介質，損耗小，可靠性高。電抗值連續或分級可調。電阻器采用無感或微感電阻
◆ 為了達到最佳效果，到現場實際測量用戶的負荷、短路容量、電壓等級和諧波程度，提出測試報告和最佳設計方案供用戶選用。
◆ 濾波裝置可配濾波器自動投切控制器
◆ 可按照負荷的無功電流、諧波電流進行調節，可實現快速跟蹤
◆ 實時顯示系統的功率因數、母線電壓及保護動作信號
◆ 具有通訊功能
◆ 具有手動、自動投切換功能
◆ 濾波裝置配FP系列濾波器微機保護有較全面的保護功能：并可自動識別故障類型并與控制器相協調
◆ 濾波器組過電流保護、濾波器組電流速斷保護、三相電流不平衡保護、過壓、欠壓保護
技術指標
額定電壓 3-110KV
額定頻率 50HZ-60HZ
濾除諧波次數 5、7、11、13及以上（根據系統中諧波成分設置）
濾波效率 諧波濾除率可達70%以上
無功補償 功率因數大于0.9（視用戶要求而定）
工作方式 連續工作
結構形式 柜式、（半）敞開式
海拔高度 不超過1500M
環境溫度 -10-+45
環境濕度 最大85%RH 不凝露
額定容量和外形尺寸：均根據用戶要求
注：若有特殊使用條件，選型時請與卓能電氣公司聯系
高壓濾波補償裝置的組成
濾波裝置由濾波電容器、空芯電抗器、熔斷器和無感電阻器適當組成單調諧波器或高通濾波器，接線方式為中性點不接地的星形接線。單調諧波器主要應用于濾除諧波源中的主要 特征諧波，如3次、5次、7次、11次等。高通濾波器主要達到濾除13次及以上的高次諧波的目的。濾波裝置可配BS系列濾波器自動投切控制器和FP系列濾波器微機保護。
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
FC:高壓無功補償諧波治理裝置
A:額定電壓
B:補償容量

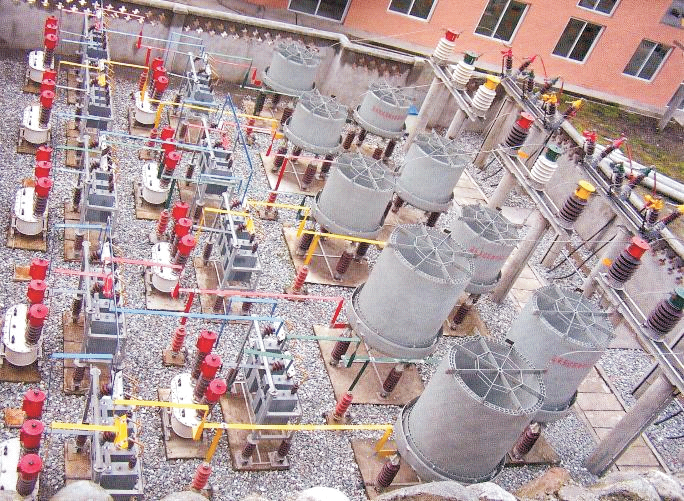

武漢卓能高壓無功補償諧波治理裝置典型上圖
