低壓智能混合補償濾波裝置（TAF）
目前，現代企業更加注重智能化、現代化的同事，確使得諧波、電壓波動閃變、三相不平衡等電能質量問題變得尤為嚴重。在低壓配電系統中，存在復雜諧波源，如軋機、電爐、焊機、密煉機、充電機等。這些負載產生較復雜的諧波電流，危機配電系統的正常運行，甚至引發嚴重的電氣事故；同時無功功率低下，生產效率亟待提高。傳統的無源技術因其先天局限性很難綜合解決這些問題。尤其對于商建、醫院、數據中心、通訊等現代建筑，大量LED、變頻器、調光燈、空調等的接入，大大加重了諧波危害，同時其大量基于自動化控制，對電網兼容性提出更高的要求，迫切需要一種高效的綜合性解決方案。ZND-TAF智能混合補償濾波裝置就是專門針對此類工況特點的低壓配電系統而設計，其融合了動態無源補償技術和有源濾波補償技術，具有補償容量大、濾波范圍廣、濾波效率高、實時跟蹤和響應的特點，可高效濾除負載諧波，抑制系統振蕩，提高系統穩定性，同時取得明顯的節能降耗和供電設備增容的效果，具有較強的工程實用性和很高的產品性價比，尤其適用空間要求高、改造項目及分散就地治理。
應用行業
行業：冶金（壓延、冶煉）、汽車制造（焊接、沖壓）、港口碼頭、石油化工、電力、礦山、軍工、輕工（食品加工、煙草、制藥、制糖等）、機械、市政（污水處理）等等。
工礦：壓延（可逆軋機、熱軋與冷軋）、行吊、焊機、沖床、中頻源（冶煉或結晶）、直流加熱爐、磙式斬軋機、密煉機、擠出機、充電機、變頻、低壓整流等諧波含量復雜的一類負載。
工作原理
ZND-TAF智能混合補償濾波裝置包含動態無源模塊與有源濾波補償模塊兩部分，共同承擔無功補償與諧波治理的任務。其工作原理是無源模塊包括多組調諧支路，主要?jiǎng)討B(tài)調節無功并抑制特征次的負載諧波電流；同時有源濾波補償模塊動態消除諧波（系統無功補償）。
主要功能
全能補償—有源濾波技術進行高效補償全頻譜濾波，并實時控制無源模塊進行動態調節無功。
節能增效—減少線路損耗及變壓器損耗、提高功率因數、增加線路及變壓器的供電裕量，增容節能效果明顯。
穩定系統—消除諧波的危害、抑制電壓波動及系統諧振，提高系統的穩定性與可靠性。
性能特點
先進：專業仿真軟件計算、設計、校驗，有源與無源濾波技術組合，產品性價比高。
高效：可濾除2~50此諧波，諧波濾除率可高達95%（THDi）。
靈活：從感性到容量的雙向動態無縫無功功率調節。
快速：相應速度快，諧波補償電流完全響應時間小于10ms，投切響應時間20ms。
穩定：可單相動態調節，改善負荷不平衡；抑制系統振蕩，提高系統穩定性；無源支路采用可控硅過零投切無震蕩。
可靠：保護措施完善，具有系統過壓、欠壓保護；輸出過流、過熱保護；控制綜合保護等功能，保證裝置長期穩定運行，無設備過載之憂。
智能控制：集成控制及單元一體化；整套設備采用一個智能操控單元，及控制有源濾波模塊的實時濾波，又控制無源補償模塊的自動投切。
模塊化技術：單柜集成有源和無源模塊，有源模塊無縫并聯，容量自由選擇，任意擴展。
高性價比：無緣單元不僅具有提升功率因數的功能，還可以用于濾除低次諧波；有源單元不僅具有動態濾除諧波的功能，還具有快速分相無功補償?shù)墓δ�；在保證濾波效果的同時，有效降低有源單元的容量，實現較高的性價比。
完善的智能操控系統：采用最新型7英寸全彩觸摸屏的智能操控單元，界面友好，操作簡單方便；顯示界面可以實時顯示電壓、電流、負載諧波和設備輸出諧波等波形、幅值及頻譜等各類參數；實時故障記錄和時間記錄。
技術指標
◆額定電壓：<1100V
◆額定頻率：50/60Hz
◆濾除諧波次數：2~50次
◆濾除效果：可達95%
◆調節范圍：從感性無功到容性無功雙向連續調節
◆響應時間：<10ms
◆工作方式：連續工作
◆結構形式：柜式
◆環境溫度：-10℃~+45℃
◆相對濕度：≤95%不凝露
◆海拔高度：4000m以下（2000m以上按標準規定折算）
◆防護等級：IP20
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
TAF:智能混合補償濾波裝置
A:無源補償濾波容量
B:APF有源電力濾波模塊容量
C:電壓等級

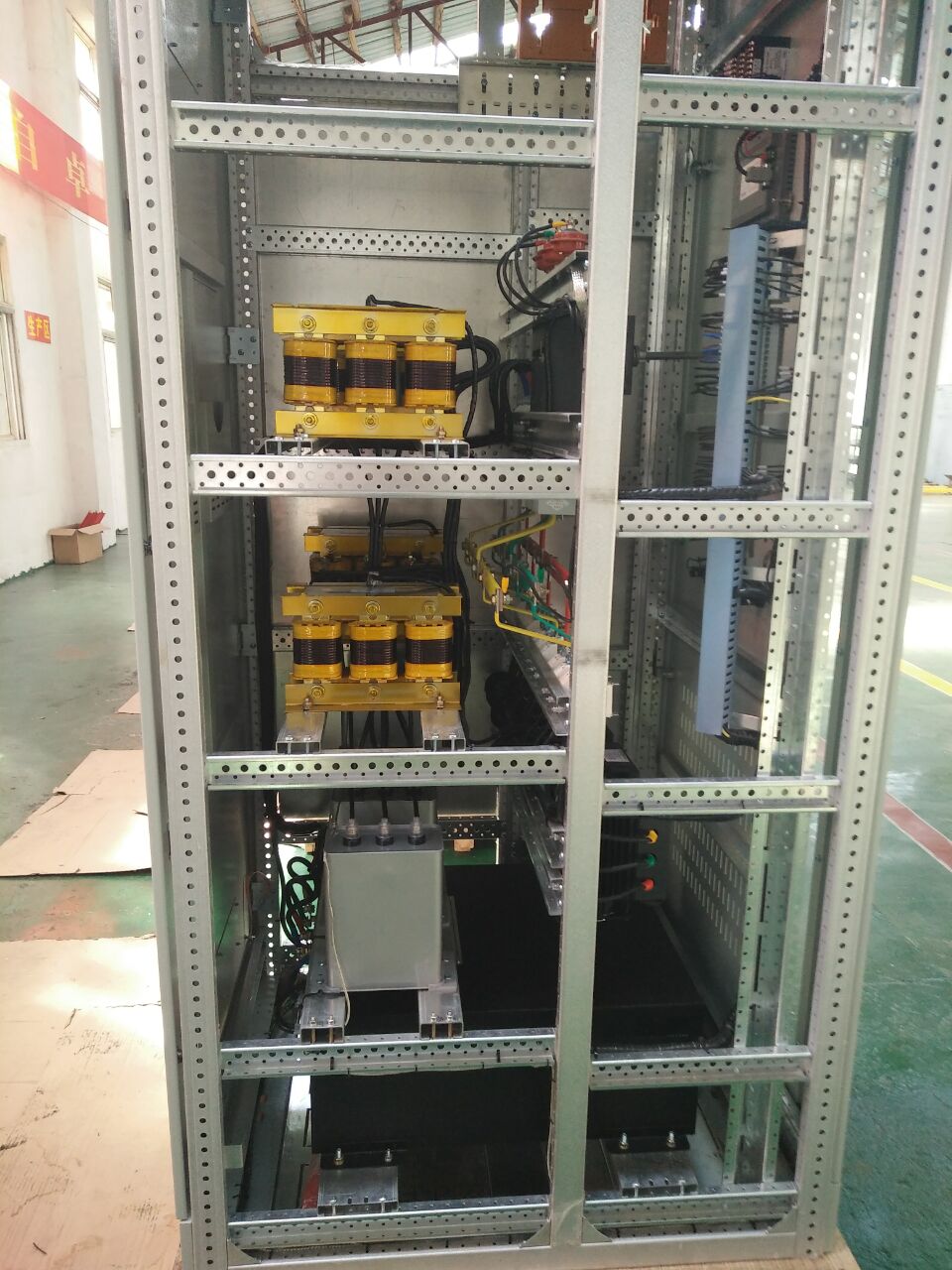

武漢卓能低壓動態補償濾波裝置（智能混合補償濾波裝置）典型上圖
