交流接觸器投切型低壓無功補償諧波治理裝置
交流接觸器是廣泛用作電力的開斷和控制電路元件，它利用主接點來開閉電路，用輔助接點來執行控制指令，具有良好的導電性和耐高溫?zé)g性。在正常接通期間具有無功耗的優點，整個工作過程無電損耗，不發熱，無分?jǐn)嚯娀�、無電磨耗，開關使用壽命長，接通和分?jǐn)噙^程對電網無沖擊。該裝置可以根據負載變化自動跟蹤，實時補償，使系統的功率因數始終保持在最佳值。
應用行業
可廣泛應用于冶金、造船、港口、煤礦、石油、化工、輕工、建材、機械等行業供配電系統中，要求靜態無功補償且負荷變化較小的工況。
工作原理
該裝置采用先進的控制算法，實時檢測并計算系統所需的補償量，控制各補償支路的投切，實時精確的無功功率補償，其中接觸器采用專用投切電容接觸器，接觸器附有抑制涌流裝置，能有效的減少合閘涌流對電容器組的沖擊和降低操作過電壓，可有效地抑制投切浪涌，提高系統可靠性，延長電容器的使用壽命。
主要作用
◆補償系統所需無功功率，提高功率因數
◆增加變壓器及輸電線利用率，減少設備投資費用
◆減少變壓器及輸電線路無功
◆有效支撐系統電壓，確保系統正常運行
◆保障功率因數達標，避免無功罰款，同時有效提高設備利用率
技術特點
◆采用專用投切電容接觸器，接觸器附有抑制涌流裝置，能有效的減少合閘涌流對電容器組
的沖擊和降低操作過電壓。
◆補償效果好，保證負載功率達到0.95以上。
◆工作電壓、電流：裝置允許在1.1倍的額定電壓或1.3倍的額定電流下長期工作。
◆采用柜式成套方式，結構緊湊美觀，專業的通風設計，以保證裝置良好的散熱性能。柜外
操作，保障操作人員人身安全。
◆智能終端根據系統無功量進行調節、滯環控制，四象限運行，能在負載發電狀態下正常投
切、無暫態沖擊。
◆保護功能齊全，具有過流、速斷、過壓、欠壓等多重保護功能。
◆專業仿真軟件計算、設計、校驗，使裝置設計最優化；
技術指標
◆額定電壓：＜1100V
◆諧波測量范圍：1-50次
◆基波無功補償：功率因數在0.95以上
◆諧波濾除率：非標濾波型諧波滿足GB/T14549-1993
◆運行環境溫度：-40-60℃
◆海拔高度：≤2000m
◆大氣條件：溫度為+25℃時，相對溫度短時可達99%
產品型號及其說明
注:ZND:武漢卓能電氣有限公司
KSF:低壓靜態補償濾波裝置（接觸器投切）
A:1：主控補償柜；2：輔助補償柜
B:額定電壓
C:額定補償容量

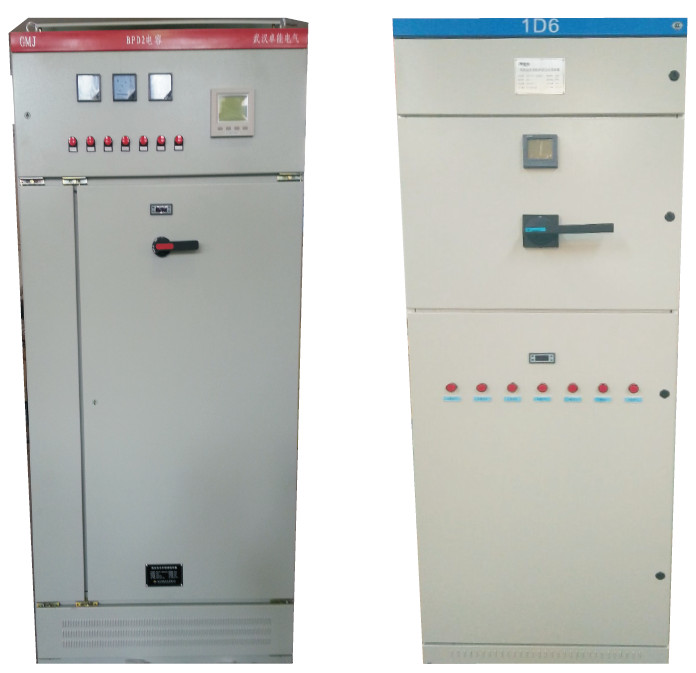

武漢卓能低壓靜態補償濾波裝置（接觸器投切）典型上圖
