一、概述：

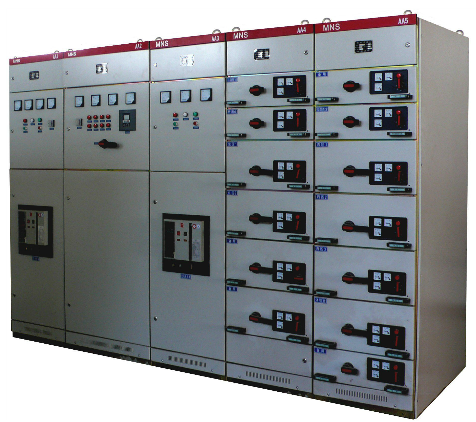

MNS型低壓抽出式成套開關設備（以下簡稱開關柜）為近期開發的新產品。為適應電力工業發展的需求，參考國外ABB MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜，其技術水平達到九十年代國際先進水平。本產品設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。產品具有分?jǐn)嗄芰Ω�，�?dòng)熱穩定性好，電氣方案靈活、保護等級高等特點。該產品符合國家標準GB7251、VDE660和ZBK36001-89《低壓抽出式成套開關設備》、國際標準IEC439規定MNS型低壓開關柜適應各種供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。
使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。超過時，需根據實際情況降容運行。
2、大氣條件中，空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但考慮到由于溫度變化，偶爾會產生適度的凝露。
3、海拔高度不得超過2000m。
4、本裝置適應于以下溫度的運輸和儲存過程：-25℃至55℃的范圍之間，
在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置下應避免遭到任何不可恢復的損傷而且在正常的條件下應能正常工作。
5、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
6、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
7、當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議�！�
型號及其含義
主要技術參數
產品結構特點
1、MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。
2、MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
3、 MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。
4、設計緊湊：以較小的空間容納較多的功能單元。
5、結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要。
6、母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠。
7、各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
8、采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。
9、采用高強度阻燃型工程塑料，有效加強了防護安全性能。
10、通用化、標準化程度高，裝配方便。具有可靠的質量保證。
11、柜體可按工作環境的不同要求選用相誚的防護等級。
12、設備保護連續性和可靠性。
柜體分區設計
1、動力配電中心柜（PC）
a、(PC)柜內割分成四個隔室：
母線隔室：在柜的上部或后部；
功能單元隔室：在柜前中部；
電纜隔室：在柜后下部或柜前右部；
控制回路隔室：在柜前上部；
b、分隔措施：
電纜隔室與功能單元之間用鋼板分隔；
控制回路隔室與功能單元隔室之間用鋼板分隔；
主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元，均安裝于儀表板上。
2、抽出式電動機控制中心和小電流的動力配電中心（MCC）
抽出式MCC柜內分成三個隔室，即柜體上部或后部的母線隔室、柜體前部的功能單元隔室、柜體后部或柜前右部的電纜隔室。母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔。
3、MCC（電動機控制中心）的抽屜分為以下5 種標準尺寸（均為外形尺寸）
抽屜類型見表2
4、柜體基本外形尺寸見表3
母線系統
1、MNS開關柜可配置二組主母線，安裝在開關柜的后部母線室，二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料，二者既可單獨供電，也可并聯供電，也可用作后備電源。
2、配電母線（垂直母線）組裝在阻燃型塑料功能板中，既可防止電弧引起的放電，又能防止人體接觸，該結構通過特殊聯接件與主母線聯接。
3、支持三相和三相五線供電，中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中，N 線與PE線之間如果用絕緣子相隔，則N 線與PE 線分別使用，二者之間如用導體短接，即成PEN 線。
4、母線全部采用TMY—T2系列硬銅排，機械強度高，散熱性好。開關設備水平銅母排選型表見表4
5、垂直母線的尺寸主要根據回路電流大小選擇如下規格的母排： 40*6或60*6或100*6。
注：對于裸露的主母線或配電母線,也可采用套熱縮管制成絕緣母線系統，以增加裝置系統的絕緣安全性；
保護接地系統
裝置的保護電路由單獨裝設并貫穿于整個排列長度的PEN線（或PE＋N線）和可導電的結構件二部分組成。框架結構件全部采用自攻螺釘連接，具有較高的接地可靠性。
裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
可靠的機械聯鎖
抽屜單元設計有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯、準確地合閘、分閘、試驗位置、隔離位置且操作手柄可加掛鎖。
安裝與使用
1、產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知我公司并共同做好商務記錄，共同分析原因，做好簽字和善后處理。
2、對于立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱?chǎng)所，妥善保管。
3、產品的安裝應按照安裝示意圖進行。基礎槽鋼和采用螺栓固定方式的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時需平整后再連接緊固。
4、裝置單獨或成列安裝時，其垂直度以及柜面不平整度和柜間縫隙的偏差應符合下表規定。
5、產品安裝后投運前的檢查與檢驗
檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔。
電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
主要電器的主輔助觸頭的通斷是否可靠、準確。
抽屜或抽出式機構抽拉應靈活、輕便，無卡滯或碰撞現象。
抽屜與柜體間的接地觸頭應緊密，當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開。
儀表的刻度整定、互感器的變比及極性應正確無誤
熔斷器的熔芯規格應符合工程設計的要求。
繼電保護的額定值及整定應正確，動作可靠。
用1000V兆歐表測量絕緣電阻值不低于1MΩ。
各母線的連接應良好，絕緣支撐件、安裝件及其它附件應牢固可靠。
6、使用注意事項
裝置為不靠墻安裝，正面操作，雙面維護的低壓配電柜。機柜的維修通道及柜門必須是考核合格的專業人員方可進入或開啟后進行操作、檢查和維護。
框架式斷路器、塑殼斷路器經多次分合閘，特別是經過短路分合閘后，會使觸頭局部燒傷和產生碳類物質，造成接觸電阻增大、應按照斷路器使用說明書進行維護和檢修。
經安裝和維護后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分割性，防止出現故障擴大。
產品成套性
制造廠供貨時一般提供下列文件及附件：
a、裝箱清單
b、產品合格證
c、使用說明書
d、出廠試驗報告
e、有關電氣圖紙
f、柜門鑰匙，操作手柄及合同單規定的備品備件
g、項目所用到的主要元器件的安裝使用說明書
訂貨須知
用戶訂貨時應提供如下資料
a、產品的全型號（包括主電路方案號和輔助電路方案號）
b、主電路系統組合順序圖（排列圖及單線系統圖）
c、輔助電路電氣原理圖（如用戶不提供，則應提出要求，我公司設計完成后，用戶要簽字確認）
d、柜內元器件清單。
e、其它與產品正常使用條件不符合的特殊要求
外形及安裝示意圖
1、受電、聯絡柜安裝示意圖
２、饋電柜安裝示意圖
3、MCC柜安裝示意圖
主方案圖
備注：
1、NA1是主選斷路器，也可選用其它性能更先進或進口E、MT系列斷路器。
2、01、02、04方案如PE+N線需進入電源柜時柜寬為1000或括號內尺寸。
3、SDL、SDH是GCS柜專用電流互感器，也可選用其它系列。
